重庆润能滤油机制造有限公司
Chongqing runneng Oil PurifierManufacture CO .,LTD
ZL-JS系列绝缘油双级真空滤油机
使
用
说
明
书
中国.重庆
前言
本说明书主要用于帮助用户能够正确使用本公司的设备，保证设备处于最佳运行状态，过滤出优质的油品，并延长设备使用寿命，基于科学的态度，请用户使用滤油机设备前，认真阅读《使用说明书》。
同时，为了保证操作人员的生命安全，凡是设备标有：小心、危险符号均需使用者查阅说明书，弄清潜在的危险。
作者：www.rn998.net 2015.1015-A第五版
目录
一、企业简介………………………………………………………………3页
二、产品概术………………………………………………………………3页
三、用途及特点……………………………………………………………4页
四、工作原理及结构、流程、电路……………………………………4-6页
五、技术指标………………………………………………………………7页
六、使用前准备和检查……………………………………………………8页
七、操作说明………………………………………………………………8页
八、注意事项………………………………………………………………8页
九、维护、保养、安全……………………………………………………9页
十、故障分析与排除……………………………………………………9-10页
十一、 售后服务……………………………………………………………10-11页
一、公司简介
重庆润能滤油机制造有限公司，位于重庆市沙坪坝区，是一家专业集研发、设计、生产、销售滤油机设备、出口滤油机设备为一体的高新科技企业。
公司拥有一批专业油净化处理专家和资深的研发设计高级工程师团队，荣获GB/T19001-2008/ISO9001质量体系认证，应用现代化科技，严格按照机械工业部JB/T5285--2008标准和电力工业部DL-T521-93标准自主研发。成功研制出品质卓越、性能可靠、工艺一流的十多个系列、上百种规格型号的滤油机设备，畅销全球，电力、核电、风电、水电、石油、石化、化工、煤化工、航空、铁路、地铁、军工、铝业、船舶、水泥、制药、纸业、汽车制造、国家重点电网、500KV-1000KV换流站真空滤油机、电业局35KV-220KV变电所等领域。实实在在帮助企业客户解决油污染难题，为广大用户节能降耗起到重要的作用。
重庆润能滤油机制造有限公司将秉承“科技创新无止境’,精益求精造名牌，精工制作，质量保证，凯潜工业的经营理念；以人才和技术为基础，创造最佳产品和服务，不断优化管理体系和方法，脚踏实地，敬业投入，用心服务，以专业人才技能构筑企业基石，以科技推动企业发展，为广大新老客户提供更先进的产品更优质的服务，不懈努力！我们殷切期盼与新老朋友客户紧密合作，共谋发展。
二、产品介绍
1.型号说明
设备型号规格及主要参数
|
序号 |
项目 |
参数内容 |
|
1 |
设备名称 |
绝缘油双级真空滤油机 |
|
2 |
设备型号 |
ZJ-JS |
|
3 |
介质 |
变压器绝缘油 |
|
4 |
处理流量 |
XXXL∕min |
|
5 |
设备电 |
380V±10%50Hz±10三相四线制 |
|
6 |
加热功率 |
XXXKW |
|
7 |
总功率 |
XXXKW |
|
8 |
破乳化度 |
≤30min |
|
9 |
真空级数 |
2级 |
|
10 |
极限真空度 |
≤ 5pa |
|
11 |
工作真空度： |
≤133 pa |
|
12 |
工作温度 |
0～60℃（智能调节） |
|
13 |
过滤级数 |
3级 |
|
14 |
过滤精度 |
≤1μm |
|
15 |
械杂质（%） |
无（检验方法GB/T511） |
|
16 |
残余水分 |
≤5-10PPM |
|
17 |
洁度NAS1638 |
6级 |
|
18 |
酸值 |
≤0.02mgKOH/g |
|
19 |
残余气体 |
≤0.01％ |
|
20 |
氧化物脱除率达 |
99.5％以上 |
|
21 |
耐压值 |
55-65KV |
|
22 |
噪音 |
≤80dB |
|
23 |
平均无故障时间 |
≥ 20000h |
|
24 |
进出管径 |
DN40/DN40 |
|
25 |
设备净重 |
0.95t |
|
26 |
安装方式 |
移动式或固定式 |
|
|
|
|
2.产品构成、原理及外观介绍
1、产品结构
本系统主要分为四部分，第一部分是油液预处理；第二部分是真空分离系统；第三部分是产品油输出系统；第四部分整机控制系统。
2、原理
2.1.本机根据减压分离，精密过滤、分子吸附、真空干燥的原理。螺旋喷淋雾化分离等多项技术，能去除油中水分、杂质、游离碳、酸值、胶质等，经处理后的油品能达到国标使用标准。
2.2.本机与单级真空滤油机相比增加了罗茨真空系统，二次高真空分离系统，三维立体分离塔系统，闪急快速蒸发技术，其脱水、脱气、除杂质、效果更快，更彻底，绝缘油的极限耐压值更高。也可作为独立真空源对变压器设备进行真空干燥注油功能。

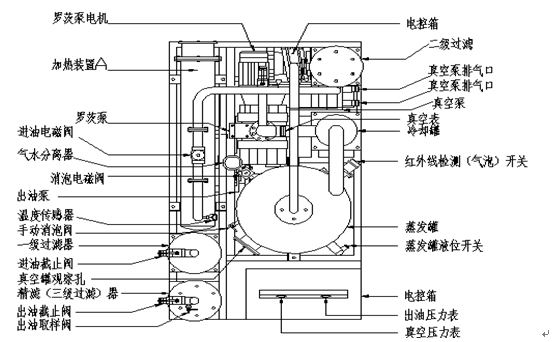

2、产品外观(见图一)
（三）产品技术参数：
1、适用介质要求：
变压器绝缘油：5#15#25#45#
变压器真空干燥：110KV以下
抽速：≥ 150L
环境温度：5～50℃。
处理能力：≥150L/min
2、系统参数：
供油系统设计压力：＞0.4MPa；
输油系统设计压力：＞0.4MPa；
连锁安全保护额定压力：0～0.35MPa；
系统额定工作电压：380V,50Hz。
系统额定功率：KVA。
设备总保险：AC 100A空气开关（过流保护装置，由用户单独安装）
控制系统保险：FΦ5×20，220～250V,6A。
（四）系统特性:
▲具有自动供油、恒温加热、油满供油泵自动停止、真空分离、消泡处理、自动输出油料、联锁、报警保护等功能。
▲具有压力、温度、真空度等在线监测。
▲人机界面强，操作简单，可以做到全程无人监护运行。

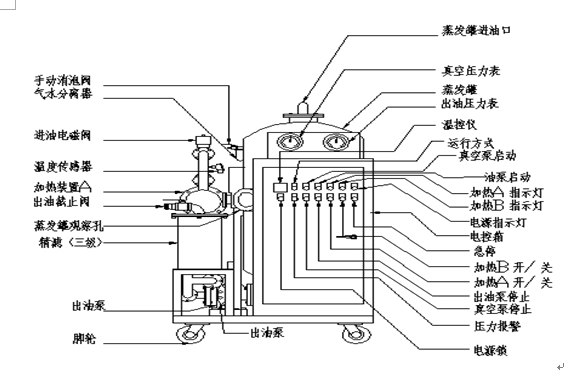

1、控制面板图：
2、管路流程图、电气原理图见附图：
3、逻辑功能介绍：

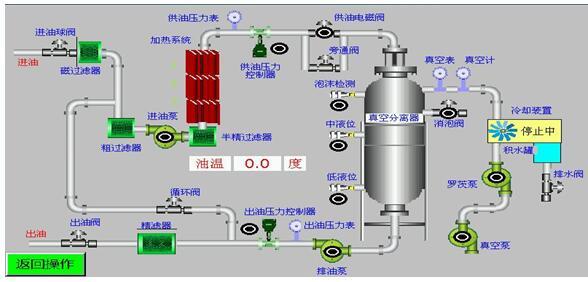

2、流程示意图

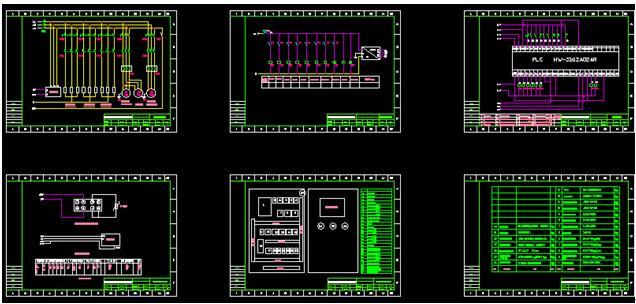

3、电路图
（1）电气图

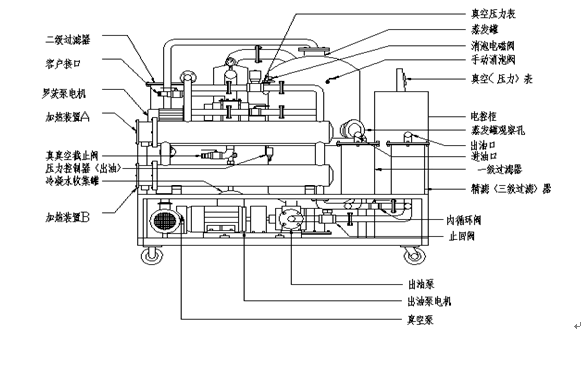

4、外形图
五、用前准备及检查：
1、真空滤油机的各部件在出厂前已经过调试运行试验，运到使用现场时须检查各部件是否完好无损。
2、真空滤油机安放平稳，进油口接通机组油箱放油口，出油口接通机组油箱进油口。
3、真空滤油机接好电源及地线，滤油机上的配电柜以及油泵、真空泵、加热管、接线处应进行检查，确保连接牢固、绝缘可靠。
4、油泵电机、真空泵电机、试启动观察是否是顺时针方向旋转（从电机端视），否则将电源调换相位。（逆时针旋转将会严重损坏设备）
5、在线进行油处理时，要适当补充同牌号油保证油箱油位正常。
六、控制柜操作说明：
1、控制柜外部接线见电器接线图，从电控柜的左下侧入孔接入220V交流电，控制柜外壳要可靠接地。
2、合上总电源开关，控制面板上电源柜标灯显示灯亮。
3、加热分手动两组加热，温度自由调节，当油温达到设定温度时，加热器自动关闭。
4、须加热时，待油流正常方可。
5、停止运行后断开总电源开关，锁上控制柜门。
七、运行操作
（一）▲操作步骤：
1、将滤油机安放平稳，接好电源，连接好进出油管。
2、先开启真空泵，待真空度达到（-0.08）在打开进油阀，当油液进入真空罐内在一定的油位时，启动油泵，油泵启动后打开出油阀开始出油。（如出油不畅要进行排空气）。
3、随着真空度的提高，使真空度在-0.08～-0.096Mpa之间，调节进油量。
4、当油液循环正常后，即打开加热器，将温度设定在46～60℃，也可视油中水份而定。
5、当真空滤油机在工作一段时间后，即可在取样口取样化验。
（二）使用说明：
1、本机作业时，环境温度应在0～45℃范围内。
2、使用现场地，海拔的高度的高低会直接影响本机的真空度，海拔越高真空越低（负值）。
3、对发电机组油箱进行处理时，应先将油箱底部的沉淀水放掉后再连接油管，否则沉淀水进入滤油机内并造成二次污染。
（三）停机：
1、当油处理完毕或中途停止运行时：先停加热器，继续进油3-5分钟后，关闭进油阀门。关闭真空泵同时解除真空，待真空罐内排油完毕，关闭排油泵同时关闭出油阀。
2、打开冷却器下端阀门，放掉里面的残油或水，注意放后要关阀门，以便下次使用。
3、若遇紧急情况，则可按下紧急停机按钮，机器就没有通电（这时应同时关闭管路阀门，以防进油太多）；如要开机，必须按顺时针旋转紧急停机按钮，方能开启一切控制按钮。
（四）▲注意事项
1、真空泵工作时，应注意油标显示的油液情况，（油液应在油标线上），真空泵油中水分较多时，应及时更换。
2、运行中发现积存在储水器中的积水满时，可手动操作放水阀实施放水。
3、当冷却器液位管上显示有凝结水时，须及时排出（关闭滤油机，解除真空，然后打开冷却器下端的阀门，将凝结水放掉）。
4、运行中随时注意真空泵及相应的运行噪声是否正常，如异常应立即排除。
5当进油量不足时应停机检查，初滤芯、二级过滤芯是否被杂质堵塞，若被杂质堵塞，初滤芯，二级过滤，三级过滤拆出清洗。
6本机停置不用时，应将真空泵油放尽，注入新油。
八、▲安全、维护、保养。
1.本机必须实施保护性接地。
2、保持滤油机的清洁，防止杂物进入。
3、真空泵的使用及维护，请参见真空泵说明书。
4、定期放尽冷却罐内储水。
5、真空泵润滑油采用（KK-1）真空泵油。
6、加热器内无油流动时，不允许通电加热，当观察其真空罐液位计进出油达到平衡后方可加热。
7、真空滤油机系统若工作压力达0.4Mpa时，必须清洗或更换出油过滤器芯。
8、初滤芯需经常拆下清洗以保护清洁，避免堵塞造成进油不足或压力过高。
9、维护应记住零件装配位置，紧固件应紧固无松动。
10、运行时，对系统管道、阀门和电动机等应随机检查。
11、开机前检查电机旋转方向是否与要求相同，并确认无卡阻、松动现象。
12、操作本机时，必须结合实物详细阅读本机使用说明书。
13、本机停置不用时，应将真空泵油放尽注入新油，同时打开加油器阀门，将存油放尽。
九、故障分析及排除
|
故障观察 |
原因分析 |
排除方法 |
|
平稳运行中进油流量减少或不能进油 |
1.初滤器堵塞，阻力增大。 2.二级过滤堵塞，阻力增大、 3.真空度降低。 |
1.拆洗初滤器。 2.二，三级过滤器清洗。 |
|
起动或运行过程中油泵声音不正常 |
1.泵内有气塞、产生噪音，泵内缺油或油中带进大量空气。 2.进口连接管存有空气带进油泵。 |
检查进油情况，调节入出口阀门开关，进油管排除空气。 |
|
启动加热器，油温不见升温 |
1.感温探头落出。 2.电加热接触器问题。 3.电路断路。 4.加热管烧坏。 |
1.固定感温探头。 2.检查或更换。 3.检修。 4.更换加热器。 |
|
真空度下降，达不到额定数值 |
1.管路接头或其它密封不严，产生漏气。 2.真空泵油不足。 3.真空泵油脏。 4.真空泵排气阀片或其它不见损坏。 5.真空表指示不正确。 |
1.检修。 2.注入真空油到油标线。 3.更换新油。 4.检修。 5.校准或更换。 |
|
真空泵启动困难 |
1.废物掉入泵内。 2.皮带过松或过紧或联轴器故障。 3.电源缺相或电机故障。 |
1.检查，重点查进气口铜滤网是否被碎掉入。 2.检修。 |
|
真空泵排气口喷油 |
1.泵内油量过多。 2.被净化油含水过重，汽化成份及泡沫太多。 3.真空罐内存油太多。 |
1.放油至油标中心线略下。 2.开气镇阀，提高油温，降低真空度。 3.停机后，启动排油泵抽油，油位下降后，再开真空泵。 |
|
真空泵-电机运转中途停止 |
3.电压太大。 4.电源缺相。 |
1.暂停使用。 2.检查电源。 |
|
过滤油不合格 |
1.油质含水量高。 2.油液加热不足。 3.滤网破损。 4.设备再次使用未清洗。 5.真空度过低。 |
1.增加过滤次数。 2.提高加热温度。 3.检修，更换过滤元件。 4.清洗。 5.检查各部位是否密封不严漏气。 |
|
排油量减少或不出油 |
1.真空罐内油位过低。 2.高真空度。 3.邮箱或油罐位置较高。 4.齿轮泵油封漏气。 |
1.增大进油量。 2.降低真空度。 3.降低高度。 4.换油封或油泵。 |
★服务承诺：
1、我公司免费派人到需方现场进行安装调试，培训专业操作人员。
2、产品实行三包壹年，在质保期内如有制造质量上的问题由我公司负责免费修理或者更换。
3、终身提供技术服务，提供设备易损件和耗材。
4、对非我公司制造上造成的设备损坏，我公司提供配件和修理，不收任何修理费用，合理适当收取配件及材料费用。
5、买方选购的设备有关的配套设备，我公司将提供技术配合，并不由此而发生任何费用。
6、服务承诺：
1、遵循用户有求必应的服务宗旨，接到服务信息，在1小时内作出响应，视条件48小时内到达现场。
2、用户至上，我们可以根据现场的条件来设计生产，满足用户的需求。
