一、用途与功能

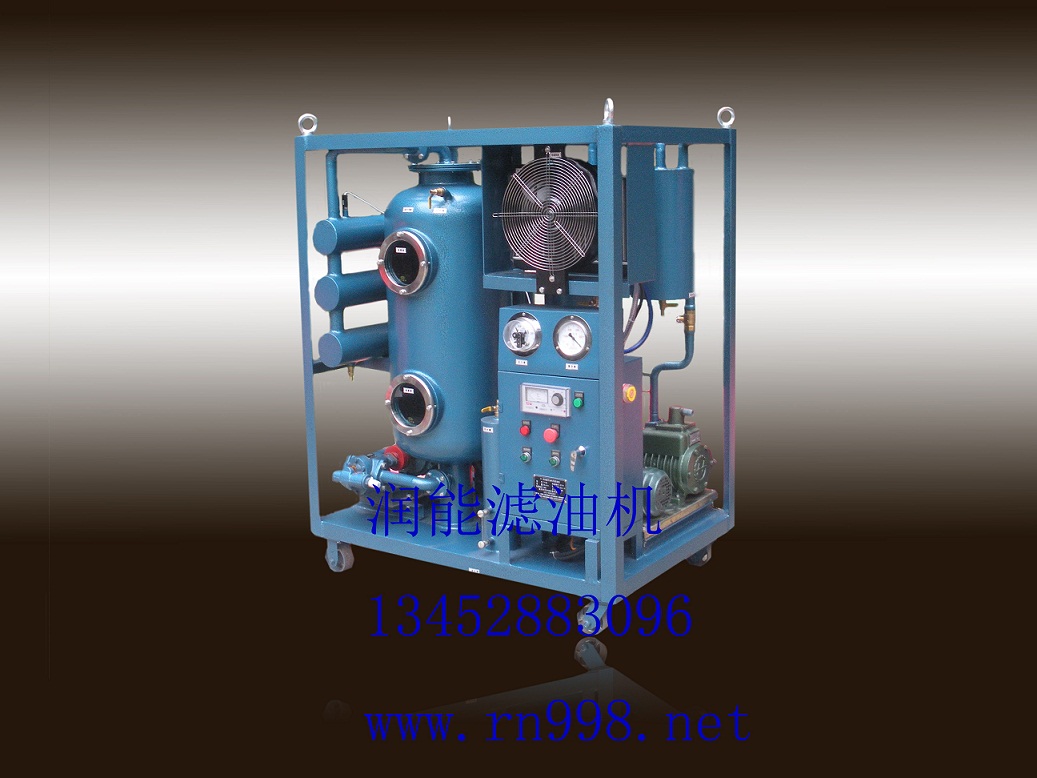

TY-20透平油汽轮机滤油机广泛用于电力、冶金、化工等行业对蒸汽轮机、水轮机、燃汽轮机等发电机组透平油的在线过滤净化，集真空干燥原理、分离工程技术、凝聚技术、吸附技术、重力沉降法及精密过滤技术于一体，能对严重进水、混浊乳化的透平油破乳、脱水、除去油中的酸质、胶质、皂类、色素及金属微粒、砂子、碳粒等机械杂质和气体，全面提高油质，使油品满足GB/T596-200质量标准，恢复它的润滑、调速、散热、冷却等特性，保证相应机组的安全运行。
二、性能特点
※采用大容积三维立体闪蒸和薄膜雾化蒸发技术，具有超强的脱水和破乳化能力。
※采用聚结分离技术，能快速去除油中的大量水份。
※精密过滤系统，纳污量大，机械强度高，多级过滤，逐级加密，能有效去除油中的机械杂质和悬浮物，并配置有超压报警停机装置。
※安全可靠并配置有自动恒温控制装置的加热系统，确保加热均匀、油温稳定，且不会造成油品局部碳化。
※先进的压力保护、稳定的机械式浮球或红外线液位控制系统，操作简单轻松。
※强风冷凝系统能使真空抽出的水蒸汽、油蒸汽快速冷凝、沉降，大大增加了真空泵油和真空泵的使用寿命。
※整机设有联锁安全保护功能，油泵与加热系统联锁并配置过载保护和电机热继电器保护及相序、缺相、漏电等保护功能。
※整机组件均采用国内优质高性能或进口元件，可在线运行及人机分离，运行安全可靠。
三、1、保证达到性能指标
|
指标 |
含水量（ppm） |
清洁度（NAS1638） |
酸值（Mgkoh/g） |
破乳化指（GB/T7305-87） |
油液外观 |
|
在线运行 |
≤90 |
≤6级 |
≤0.03 |
≤8min |
透 明 |
|
离线运行 |
≤50 |
≤5级 |
2、主要性能指标
|
工作真空度（Mpa） |
工作压力（Mpa） |
工作噪音(dB) |
闪点（开口）（°C） |
运动粘度（50°C偏离值） |
机械杂质（ %） |
工作温度（°C） |
|
-0.07～-0.096 |
≤0.5 |
≤70 |
不比新油低5° |
≤20% |
无（GB/T511-88 |
40-60 |
3、TY型透平油滤油机技术规格表
|
指标名称 |
单位 |
TY-10 |
TY-20 |
TY-30 |
TY-50 |
TY-80 |
TY-100 |
TY-125 |
TY-150 |
TY-200 |
TY-300 |
||
|
额定流量 |
L/min |
10 |
20 |
30 |
50 |
80 |
100 |
125 |
150 |
200 |
300 |
||
|
总功率 |
KW |
11 |
17 |
26 |
35 |
55 |
66 |
85 |
100 |
110 |
150 |
||
|
电 源 |
380v×3/50HZ |
||||||||||||
|
管径 |
进 |
Mm |
25 |
25 |
32 |
32 |
38 |
38 |
44 |
50 |
50 |
65 |
|
|
出 |
Mm |
25 |
25 |
32 |
32 |
38 |
38 |
44 |
50 |
50 |
65 |
||
|
外形尺寸 |
长 |
mm |
1300 |
1400 |
1500 |
1600 |
1650 |
1700 |
1750 |
1800 |
2000 |
2500 |
|
|
宽 |
mm |
800 |
800 |
950 |
1000 |
1050 |
1100 |
1100 |
1200 |
1300 |
1400 |
||
|
高 |
mm |
1100 |
1400 |
1600 |
1650 |
1650 |
1700 |
1750 |
1800 |
2000 |
2400 |
||
|
整机质量 |
Kg |
350 |
380 |
400 |
600 |
800 |
1000 |
1100 |
1200 |
1300 |
1500 |
||
以上部分参数随着使用环境或油品的特点可作相应调整
