TY-30汽轮机油滤油机

来源:http://www.rn998.net作者:重庆润能滤油机公司 日期:2017/9/21 点击量:0

导读:TY-30汽轮机油滤油机主要用于处理不合格的透平油,非常适用于严重乳化的透平油,能快速、有效除去油中的水分、气体、杂质。TY-30汽轮机油滤油机处理后的油品的各项质量指标达到新油标准,保证汽轮机组安全运行。

一、TY-30汽轮机油滤油机用途

TY-30汽轮机油滤油机主要用于处理不合格的透平油,非常适用于严重乳化的透平油,能快速、有效除去油中的水分、气体、杂质。TY-30汽轮机油滤油机处理后的油品的各项质量指标达到新油标准,保证汽轮机组安全运行。

汽轮机油滤油机是为了适应发电厂电站、热电公司等工矿企业的汽轮机组等润滑油系统,随机组同步运行对透平油进行旁路净化,或以移动的形式用于透平油的净化处理。有效控制汽轮机透平油油液循环过程中含微粒(特别是15-1μm)污染物及水份、气体等汽轮机油运行标准的需要而开发的。透平油真空滤油机整机采用真空雾化凝聚、干燥膨胀、分子吸附、机械过滤、自动模糊控制等技术组合一体式设计。使得该滤油机装置具有精细滤杂,脱水脱气、破乳、除酸脱色等多项功能,使乳化的透平油破乳、透明,达到汽轮机油运行标准。亦可用于油冲洗时清理主油箱、油液灌注及加热,透平油真空滤油机作为大流量冲洗装置的辅助工具,提高油冲洗的工作效率和质量。



二.TY-30汽轮机油滤油机性能特点

  三级渐密式过滤系统,进口滤材(HPM)的滤芯,精度高、寿命长,反复使用而无需更换,彻底滤除油中杂质。过滤元件具有过滤精度高、纳垢容量大、阻力小、寿命长等特点,构成了可靠的固体污染物过滤系统,确保油液清洁度,达到电力行业汽轮机透平油运行标准(用户可在1、3、5、10/>10μm等多规格过滤元件——不锈钢滤芯中选配小于或大于三组过滤元件组合)。无需板框式滤油机需要频繁更换滤纸,使用中不会出现透平油液浪费。

  分水破乳系统,采用高分子就聚合材料,能快速破乳,分离油中的常态水,使脱水更彻底,效率更高;对进水严重的机组可采用专用聚结分离滤芯达到更高效的除水率。

  聚集分离与三维复式立体闪蒸结合,快速、彻底脱除油中水分和气体。

  低温油处理技术能彻底去除油中的微水,保证油品耐压值达标。

  设反冲洗系统对易堵塞滤芯进行快速反冲,保证净化正常、连续进行,免除人工拆卸清洗。

  采用本公司自研的红外线自动控制器,设备可实现控制电磁阀自动进油、油泵自动排油,使真空罐内油位自动处于相对平衡状态。

  通过红外液位控制器对液位信号的检测分析联锁控制加热装置,防止加热装置任何原因造成的干烧。

  均衡加热系统保证油品受热均匀、升温速度快,而又不会造成油品局部碳化。

  模糊式区域加热控制,可根据设定温度自动控制加热系统运行,加热临界点无紊动,加热更稳定、更均衡。

 数显式智能温度控制仪,可对加热温度设定上、下限,控制稳定,温度显示更直观。测温探头直接检测油温,测温灵敏、准确,无滞后现象。

  对加热功率较大的设备采用分组控制加热或者多级梯次加热、多温控仪独立控制。分组加热能根据现场实际状况选择性投入;多级梯次加热能根据设定及适时油温自动控制加热功率投入量,既能在油温较低时全功率快速加热、油温达到预设温度时能自动以低功率运行保持油温,使设备更节能,同时避免油温过热而炭化。

 → 内置循环系统,可在设备内部进行循环净化,合格后送出设备。

 → 整机设有超压、过流、过载及防干烧等保护措施,可在线无人值守运行。

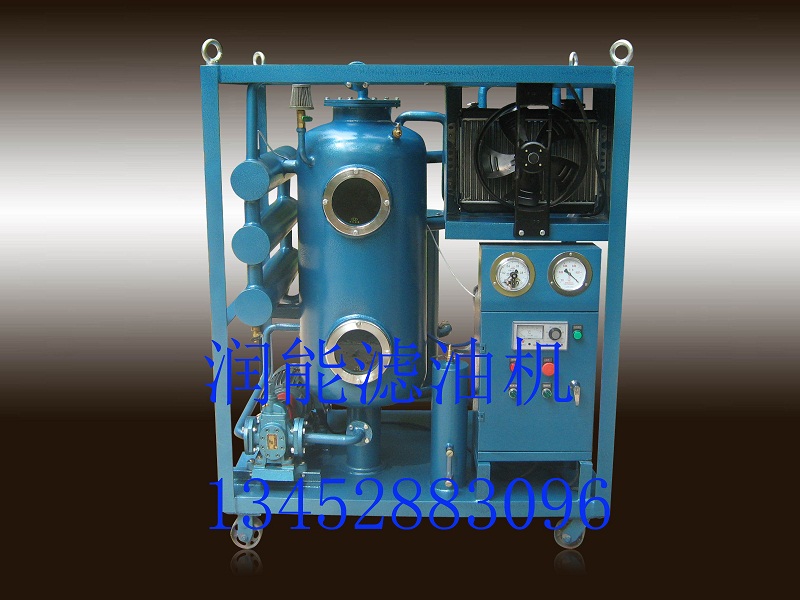

汽轮机滤油机

三.TY-30汽轮机油滤油机处理后基本技术指标

残余水分

≤50PPM



残余气量

≤0.1%



机械杂质

过滤精度

≤15μm

油清洁度

≤NAS6





四.透平油真空滤油机设备形式及配置

设备一般为移动敞开式,也可按要求设计为固定安装、全封闭式、半封闭、整机防爆以及PLC(带触摸屏)自动控制等;油泵、真空泵、电气元件提供国产、进口或合资品牌选配;可按要求增配滤芯污染检测报警、自动排水、真空自动调节等附加功能。



五.透平油滤油机选型参数表

指标名称

单位

TY-10

TY-20

TY-30

TY-50

TY-80

TY-100

TY-150

TY-200

TY-300

净油流量

L/H

600

1200

1800

3000

4800

6000

9000

12000

18000

工作真空

Mpa

-0.06-0.095

工作压力

Mpa

≤0.5

可控温度

常温~100

破乳化值

min

≤15(GB/F7305)





3PH 50HZ 380V(或根据现场条件确定)

加热功率

KW

24

24

30

36

42

56

72

84

120

总 功 率

KW

26

26

32

38

45

60

78

89

130

进出口径

mm

20

20

25

32

32

40

50

50

65

设备重量

Kg

400

400

410

450

500

600

750

900

1100

  以上部分参数仅供选型参考,根据使用环境或油品特点的不同可能会有相应调整,请向润能公司技术部13452883096垂询。
