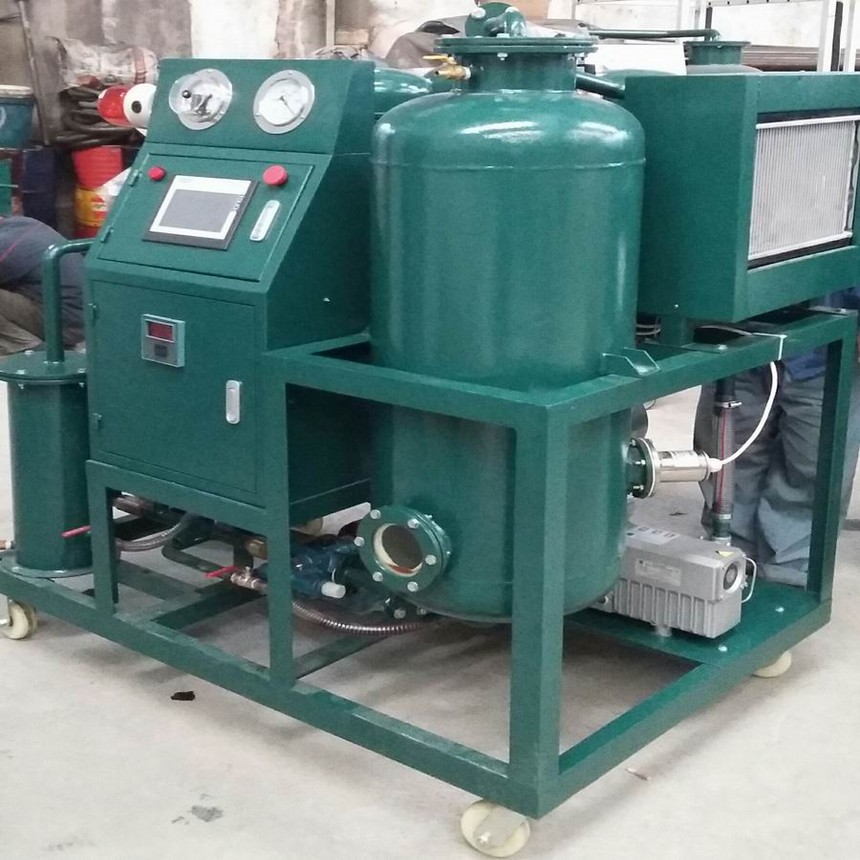

PLC全自动透平油滤油机

PLC全自动透平油滤油机

PLC自动控制真空滤油机特点

*能清晰准确显示压力、真空、温度的实时读数与各项设备的启停状态

*带时间控制，便于无人控制时，自动停机。

*抗干扰性强，极大的减少了中间继电器的使用，防止误操作。

*扫描时间短，控制动作灵敏度高。

*授权密码功能，防止非授权操作工人的误操作。



1．           初始界面



①     界面中，从上到下依次是，油泵压力测量值，真空泵压力测量值和温度测量值。

②     屏幕右上方的显示元件，是启动元件，表示滤油机是否处于工作状态，红色为启动，绿色为停止。

③      屏幕中间4个显示元件从上到下，依次是油泵启停，真空泵启停，第一组加热棒启停，第二组加热棒启停



2．           温度、压力、真空参数输入界面



1.         从上到下，依次可以设置油泵压力，真空泵压力、温度设定值和回差值。

2.         右下角为确定返回键。

3.         在参数设置界面中，按下温度设定值的输入框即0.0处，弹出数字输入对话框。

4.         输入参数的设定值，如下图：

5.         按下ENT，确定，并返回参数设置界面。

6.         ES为退出按钮，CR为清零按钮。

7.         其他参数，与温度参数设定一致。

8.         最后，按确定按钮退出参数设置界面。



3．           运行时间与时间控制界面



①     从上到下，依次显示是：单次开机运行总时间、设定定时时间、剩余时间。

②     点定时停机这行的空白处，设定剩余工作时间。按ENT确定。

③     点击旋转开关，启动定时系统。如图：

④     画面最右侧出现一个定时时间标识，定时系统已启动。倒计时处显示工作剩余分钟数。



4．           启动-停止界面



①     单击左下角0这个位置，输入操作密码。输入完成按ENTER（默认密码1111）

②     密码成功输入，显示启动按钮，历史数据查看按钮，参数设置按钮，运行时间设定按钮和联系我们按钮。密码输入不成功，不能进行任何操作。

③     按下启动按钮，滤油机开始启动自动滤油流程。初始界面中启停按钮同时变为红色。

④     按下停止按钮，滤油机开始启动停止滤油流程，初始界面中启停按钮同时变为绿色。

⑤     按下联系我们按钮，弹出公司的联系方式。如下图：

⑥     如果长时间不操作主界面，系统自动锁定，但正常运行，再次操作需再次输入密码。

进入正常运行后，可以单击画面中的锁定按钮，可以锁定除紧急停止意外的任何按钮，以防止误操作。


5．  报警系统

当真空打不上、真空有泄漏或者压力过高时，系统产生报警信号，闪光报警灯闪烁，触摸屏右下角故障报警灯闪烁，直到按下触摸屏上故障报警灯上方的的解除报警按钮。
