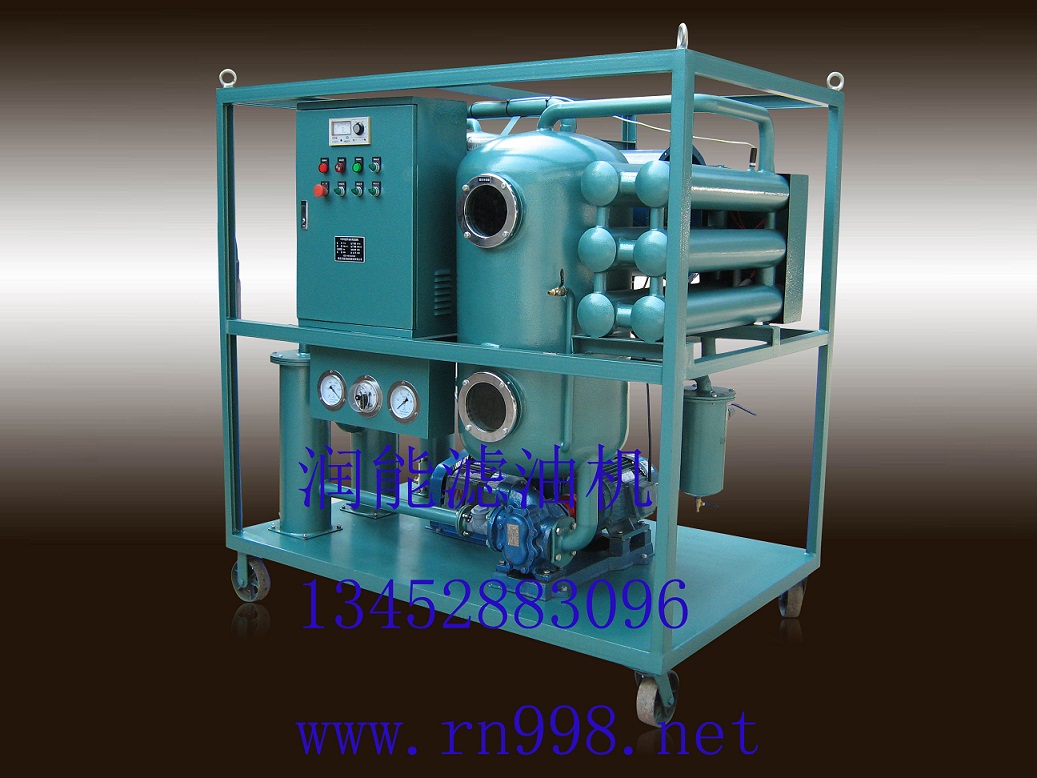

透平油真空滤油机TY-80型

透平油真空滤油机TY-80型有效控制汽轮机透平油油液循环过程中含微粒(特别是15-1μm)污染物及水份、气体等汽轮机油运行标准的需要而开发的。透平油真空滤油机整机采用真空雾化凝聚、干燥膨胀、分子吸附、机械过滤、自动模糊控制等技术组合一体式设计。使得该滤油机装置具有精细滤杂,脱水脱气、破乳、除酸脱色等多项功能,使乳化的透平油破乳、透明,达到汽轮机油运行标准。亦可用于油冲洗时清理主油箱、油液灌注及加热,透平油真空滤油机作为大流量冲洗装置的辅助工具,提高油冲洗的工作效率和质量。
产品咨询
Click Refresh Verification Code

Description

透平油真空滤油机TY-80型

一、透平油真空滤油机用途

透平油真空滤油机TY-80型是为了适应发电厂电站、热电公司等工矿企业的汽轮机组等润滑油系统,随机组同步运行对透平油进行旁路净化,或以移动的形式用于透平油的净化处理。有效控制汽轮机透平油油液循环过程中含微粒(特别是15-1μm)污染物及水份、气体等汽轮机油运行标准的需要而开发的。透平油真空滤油机整机采用真空雾化凝聚、干燥膨胀、分子吸附、机械过滤、自动模糊控制等技术组合一体式设计。使得该滤油机装置具有精细滤杂,脱水脱气、破乳、除酸脱色等多项功能,使乳化的透平油破乳、透明,达到汽轮机油运行标准。亦可用于油冲洗时清理主油箱、油液灌注及加热,透平油真空滤油机作为大流量冲洗装置的辅助工具,提高油冲洗的工作效率和质量。


二.透平油真空滤油机性能特点

→三级渐密式过滤系统,进口滤材(HPM)的滤芯,精度高、寿命长,反复使用而无需更换,彻底滤除油中杂质。过滤元件具有过滤精度高、纳垢容量大、阻力小、寿命长等特点,构成了可靠的固体污染物过滤系统,确保油液清洁度,达到电力行业汽轮机透平油运行标准(用户可在1、3、5、10/>10μm等多规格过滤元件——不锈钢滤芯中选配小于或大于三组过滤元件组合)。无需板框式滤油机需要频繁更换滤纸,使用中不会出现透平油液浪费。

→分水破乳系统,采用高分子就聚合材料,能快速破乳,分离油中的常态水,使脱水更彻底,效率更高;对进水严重的机组可采用专用聚结分离滤芯达到更高效的除水率。

→聚集分离与三维复式立体闪蒸结合,快速、彻底脱除油中水分和气体。

→低温油处理技术能彻底去除油中的微水,保证油品耐压值达标。

→设反冲洗系统对易堵塞滤芯进行快速反冲,保证净化正常、连续进行,免除人工拆卸清洗。

→采用本公司自研的红外线自动控制器,设备可实现控制电磁阀自动进油、油泵自动排油,使真空罐内油位自动处于相对平衡状态。

→通过红外液位控制器对液位信号的检测分析联锁控制加热装置,防止加热装置任何原因造成的干烧。

→均衡加热系统保证油品受热均匀、升温速度快,而又不会造成油品局部碳化。

→模糊式区域加热控制,可根据设定温度自动控制加热系统运行,加热临界点无紊动,加热更稳定、更均衡。

→数显式智能温度控制仪,可对加热温度设定上、下限,控制稳定,温度显示更直观。测温探头直接检测油温,测温灵敏、准确,无滞后现象。

→对加热功率较大的设备采用分组控制加热或者多级梯次加热、多温控仪独立控制。分组加热能根据现场实际状况选择性投入;多级梯次加热能根据设定及适时油温自动控制加热功率投入量,既能在油温较低时全功率快速加热、油温达到预设温度时能自动以低功率运行保持油温,使设备更节能,同时避免油温过热而炭化。

→内置循环系统,可在设备内部进行循环净化,合格后送出设备。

→整机设有超压、过流、过载及防干烧等保护措施,可在线无人值守运行。

三.透平油真空滤油机油处理后基本技术指标

残余水分

≤50PPM


残余气量

≤0.1%


机械杂质

过滤精度

≤1~5μm

油清洁度

≤NAS6



四.透平油真空滤油机设备形式及配置

设备一般为移动敞开式,也可按要求设计为固定安装、全封闭式、半封闭、整机防爆以及PLC(带触摸屏)自动控制等;油泵、真空泵、电气元件提供国产、进口或合资品牌选配;可按要求增配滤芯污染检测报警、自动排水、真空自动调节等附加功能。


五.透平油滤油机选型参数表

指标名称

单位

TY-10

TY-20

TY-30

TY-50

TY-80

TY-100

TY-150

TY-200

TY-300

净油流量

L/H

600

1200

1800

3000

4800

6000

9000

12000

18000

工作真空

Mpa

-0.06~-0.095

工作压力

Mpa

≤0.5

可控温度

常温~100

破乳化值

min

≤15(GB/F7305)

电  源


3PH 50HZ 380V(或根据现场条件确定)

加热功率

KW

24

24

30

36

42

56

72

84

120

总功率

KW

26

26

32

38

45

60

78

89

130

进出口径

mm

20

20

25

32

32

40

50

50

65

设备重量

Kg

400

400

410

450

500

600

750

900

1100

以上部分参数仅供选型参考,根据使用环境或油品特点的不同可能会有相应调整,请向润能公司技术部13452883096垂询。
