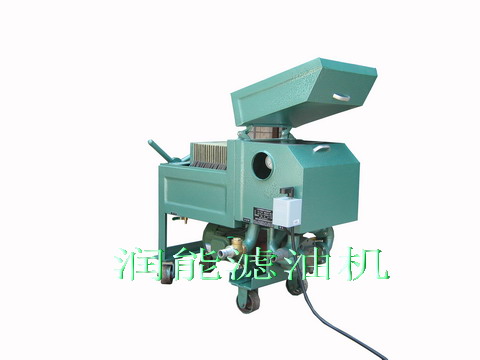

压力式板框滤油机

润能牌压力式板框滤油机是专为各电厂、电站、工矿企业、润滑油库房、拖拉机站、石油、化工、冶金、国防单位等设计的，主要用来过滤变压器油、透平油、机油、柴油、航空液压油等油中的水份和杂质，也可使用不锈钢材质来作为植物油过滤。

产品咨询

产品名称 * :

邮箱 * :

姓名 :

电话 :

内容 :

验证码 * :

Description

压力式板框滤油机

一、用途与功能

润能牌压力式板框滤油机是专为各电厂、电站、工矿企业、润滑油库房、拖拉机站、石油、化工、冶金、国防单位等设计的，主要用来过滤变压器油、透平油、机油、柴油、航空液压油等油中的水份和杂质，也可使用不锈钢材质来作为植物油过滤。该机由过滤床，油泵和粗过滤器等元件组成。滤板和滤框间衬有作为过滤介质的滤纸或滤布，凭借压紧装置的压力将滤板和滤框固定形成一个单独的过滤室，被压紧在滤板和滤框之间的滤纸或滤布起过滤作用。它具有结构简便、操作容易、运行成本低等优点。※滤板及滤框材质分为铸铁、铝合金、工程塑料材质可选。

※可按用户要求定制加热型、防爆型、板框压力式滤油机。

二、压力式板框滤油机技术参数表

型号			LY-30	LY-50	LY-80	LY-100	LY-125	LY-150	LY-200	LY-300
额定流量		L/min	30	50	80	100	125	150	200	300
工作压力		Mpa	0～0.5
过滤面积		≥㎡	0.5	0.65	0.8	1.4	1.6	1.9	2.1	3.1
板框尺寸		㎜	180×180		280×280
压紧方式			手动螺旋压紧
滤框数量			9	12	17	10	12	15	18	23
滤板数量			10	13	18	11	13	16	19	24
齿轮泵	流量	L/min	＞30	＞50	＞80	＞100	＞125	＞150	＞200	＞300
	提高压力	Mpa	0.6
	齿数		10	17
	模数		5	4
电源			380V×3/50HZ
电动机	转数	r/min	1400
电动机	功率	KW	0.75	1.1	1.5	2.2	2.2	3	4	5.5
可定制加热型功率		KW	10	15	24	27	30	48	60	81
过滤精度			棉纸 3-5u
滤纸尺寸		㎜	190×190			290×290
管径	进	Mm	25	32	32	38	38	50	50	60
管径	出	Mm	25	32	32	38	38	50	50	60
外型尺寸	长	Mm	700	750	850	900	900	1100	1100	1300
	宽	Mm	300	300	300	440	440	440	440	440
	高	Mm	720	720	800	840	840	1000	1000	1000
整机质量	工程塑料	Kg	76	86	110	130	180	210	220	260
	铸铁	Kg	110	130	160	180	220	280	300	350
	铝合金	Kg	90	100	120	140	190	220	240	290

压力式板框滤油机操作规程润能以上部分参数随着使用环境或油品的特点可作相应调整

1、压力式滤油机的检查检验
1.1检查压力式滤油机的电动机应经试验单位定期进行检验试验，合格后方可投入使用。
1.2机器安置是否平稳，试转检查不能有摇摆、震动。
1.3检查油管连接是否正确、牢固，软管与金属管对接处均应用猴箍箍紧，做防止油管路运行中脱落的措施。
1.4检查外接电源是否正确，机器外壳应可靠接地。
1.5检查滤油纸是否干燥清洁。
1.6检查现场配置的灭火器材是否符合要求。
2、压力式滤油机的使用和注意事项
2.1运行中经常检查滤油设备各油管接头、阀门是否有堵塞、漏油现象，如发现故障应立即停机检查、处理。滤油机及油系统的金属管道应采取防静电接地措施。
2.2压力式滤油机停机时应先关闭油泵的进口阀门，然后关闭出口阀。开机时顺序相反。
2.3 运行中经常检查各接口应无渗漏油现象。
2.4滤油机工作现场严禁使用烟火，不得在滤油机设备附近吸烟。
2.5。操作人员必须严守工作岗位，认真负责，值班时不得做其它无关的事情。
2.6值班人员应注意进、出油和电机运转情况。严禁缺相运转。
2.7 运行中声音异常或漏油应立即停机处理。
2.8使用过程中如需移动位置时，应切断电源开关。
2.9工作完毕后，切断电源，清理现场，废滤油存放在指定地点，不得到外乱丢。
