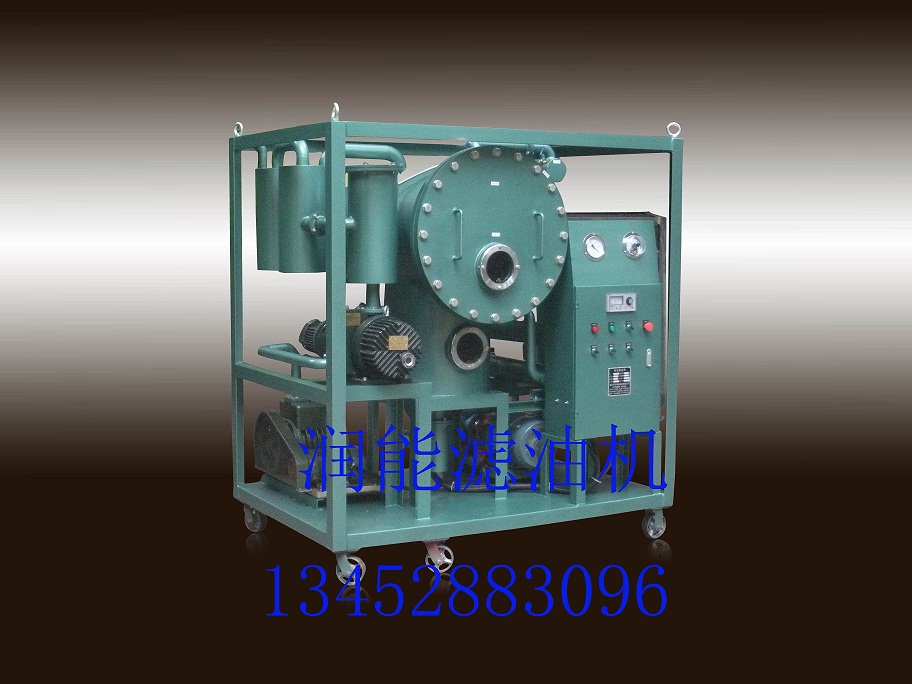

DZL-150A双级高效真空滤油机的主要功能是去除绝缘油中的微量水分、气体、过滤机械杂质，提高绝缘油的特性指标，适用于500KV超高压送变电设备和220KV送变电设备油处理，也适用于变电系统电容器油、互感器油与冷冻机油处理。
双级真空滤油机技术特点
·润能卧式双真空分离技术，成倍提高蒸发面积，高效可靠。
·聚结式油雾分离器，彻底分离油中气体。
·两极真空脱气分离。
·欧美精滤芯，精度为5μm，滤芯的β≥1000。
·输油系统具有噪音低，寿命长。
·欧美热辐射式加热技术，全恒温控制
·自动液位控制系系统，实现人机分离。
·法国真空消沫技术，避免跑油产生。
·整机PLC集中控制，实现设备操控数字化。
·电气元件欧美进口，控制系统安全可靠。
|
适用介质 |
变压器油、冷冻机油 |
||
|
功能 |
² 变压器的脱气、脱水和过滤。 ² 在现场进行油处理并对电气设备进行干燥。 ² 电气设备的真空注油。 ² 在不处理绝缘油时，可对变压器抽真空。 |
||
|
颜色 |
黄色、果绿色、天蓝色、桔红色、白色、银灰色。 |
||
|
形式 |
P移动式 |
M拖车式 |
F固定式 |
|
规格 |
标装 |
混装 |
进口 |
双级真空滤油机技术参数
|
产品 |
单级 |
DZL-5 |
DZL-10 |
DZL-20 |
DZL-30 |
DZL-50 |
DZL-75 |
DZL-100 |
100以上建议使用双级 |
|||
|
双级 |
DZL-5A |
DZL-10A |
DZL-20A |
DZL-30A |
DZL-50A |
DZL-75A |
DZL-100A |
DZL-150A |
DZL-200A |
DZL-250A |
DZL-300A |
|
|
处理能力 |
L/min |
5 |
10 |
20 |
30 |
50 |
75 |
100 |
150 |
200 |
250 |
300 |
|
总功率 |
KW |
5 |
10 |
20 |
29 |
35 |
65 |
70 |
128 |
155 |
160 |
165 |
|
管径 |
DN mm |
25 16 |
25 16 |
32 25 |
32 25 |
44 32 |
44 32 |
50 44 |
50 44 |
50 44 |
65 50 |
65 50 |
|
净重 |
kg |
100 |
180 |
240 |
400 |
600 |
800 |
1200 |
1800 |
2000 |
2200 |
2500 |
|
外形 mm |
长 |
700 |
1200 |
1200 |
1300 |
1400 |
1700 |
1700 |
1900 |
1900 |
2200 |
2200 |
|
宽 |
500 |
800 |
1000 |
1000 |
1100 |
1300 |
1300 |
1400 |
1400 |
1500 |
1500 |
|
|
高 |
800 |
1200 |
1400 |
1450 |
1600 |
1800 |
1800 |
2100 |
2100 |
2300 |
2300 |
|
性能指标
|
产品性能 |
DZL-单级 |
DZL-A双级 |
|
击穿电压（KV） |
60 |
75 |
|
微水（PPM） |
10 |
5 |
|
气体含量 |
≤0.5% |
≤0.1% |
|
过滤精度（μm） |
1-5 |
1-3 |
|
工作真空度（PA） |
400 |
50 |
|
工作温度（℃） |
40-70 |
40-70 |
|
出口最高压力（MPA） |
0.5 |
0.5 |
|
工作噪音 |
60 |
60 |
|
过滤效率 |
99.9% |
99.9
|
|
序号 |
名称 |
描述 |
|
1 |
金属屋 |
防风、防尘、防雨、外形美观大方。 |
|
2 |
流量计 |
监测出油量 |
|
3 |
分子过滤器 |
降低酸值与介损；酸值（Mgkoh/g）≤0.03 |
|
4 |
人机控制系统 |
全智能控制 |
