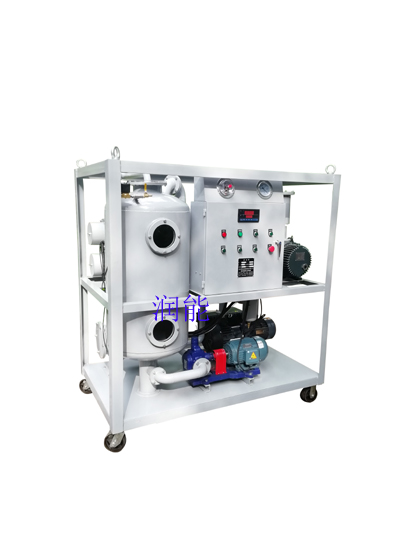

ZYD-50绝缘油双级真空滤油机
用途：
润能ZYD-50双级真空绝缘油滤油机能快速，深度脱除绝缘油中的水分、气体和杂质等油液中的有害成份，提高油的绝缘性能，滤后的油能有效保证电力设备安全正常运行。ZYD双级真空滤油机广泛应用在电站，变电站，以及各大中型工矿企业对各种绝缘油，如变压器油，互感器油，开关油，电缆油等进行过滤处理。特别适合于对高等级变压器油，超高变压器油的深度处理，可用于110KV以上变电站现场带电作业。本机具有真空干燥和真空注油功能，同时可作为单独真空抽气机使用，对变压器和电力设备进行抽真空处理。
特点：
1．双级高真空系统，大抽速，工作真空度高。
2．采用两级真空分离室，高效油液雾化器，增大分离面积和分离时间，确保油的干燥程度和耐压值一次大大提高。
3．复式立体闪蒸，配合独特高效的脱水，脱气元件，能迅速有效分离油中的水分和气体。
4．多级精密过滤系统，分子吸附过滤与网状滤芯相结合的除杂技术。
5．新型高效电加热系统，加热负荷低，加热均匀，耗能少。
6．采用自动红外线液位控制仪，压力保护系统，操作简单，安全可靠。
7．采用整机联锁保护装置，加热器，油泵，液位控制仪联动工作。
8．可对变压器在线干燥，在线真空过滤。
9． 高性能抽油系统，高真空下出油稳定，噪音低。
10．光电泡沫感应器，自动消泡功能，杜绝喷油，跑油现象发生。
优势：
ZYD-30绝缘油双级真空滤油机与老式双级真空滤油机相比，真空分离器面积增大一倍，其脱微水、脱气、除杂效果更快更彻底，油极限耐压值更高。本机可作为单独的真空抽气机组使用，可对电力设备进行抽真空，真空干燥，和真空注油。
技术参数:
|
标名称 |
单位 |
ZYD-30 |
ZYD-50 |
ZYD-100 |
ZYD-150 |
ZYD-200 |
ZYD-250 |
ZYD-300 |
|
|
流量 |
L/H |
1800 |
3000 |
6000 |
9000 |
12000 |
15000 |
18000 |
|
|
工作真空 |
MPa |
-0.08～-0.099 |
|||||||
|
工作压力 |
MPa |
≤0.4 |
|||||||
|
工作温度 |
℃ |
20 ～80 |
|||||||
|
工作电源 |
|
380V 50HZ,3Ph (或根据用户需要) |
|||||||
|
工作噪音 |
dB(A) |
≤65～85 |
|||||||
|
电加热功率 |
Kw |
24 |
30 |
60 |
90 |
125 |
136 |
151 |
|
|
总电功率 |
Kw |
27.7 |
35.5 |
68 |
105 |
135 |
148 |
168 |
|
|
进（出）口管径 |
mm |
Φ25 |
Φ32 |
Φ42 |
Φ50 |
Φ50 |
Φ60 |
Φ60 |
|
|
设备重量 |
kg |
650 |
750 |
900 |
1200 |
1800 |
1950 |
2300 |
|
|
外型尺寸 |
长L |
mm |
1500 |
1500 |
1950 |
2100 |
2200 |
2250 |
2400 |
|
宽W |
mm |
1250 |
1250 |
1300 |
1350 |
1350 |
1400 |
1450 |
|
|
高H |
mm |
1700 |
1750 |
2100 |
2200 |
2200 |
2200 |
2200 |
|
|
滤后指标 |
击穿电压 |
KV |
≥70 |
||||||
|
含水量 |
ppm |
≤3 |
|||||||
|
含气量 |
% |
≤0.1 |
|||||||
|
杂质 |
μ |
≤1 |
|||||||
